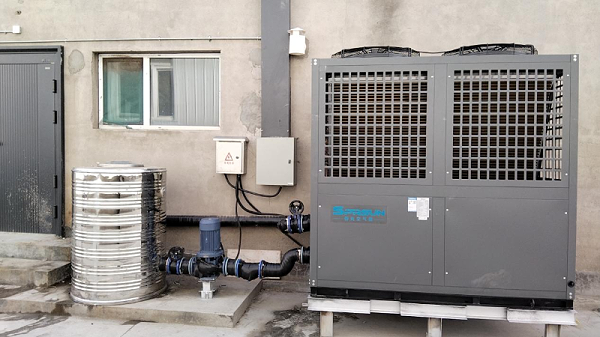

圣普森商用热水空气能完整成套工程图纸，是设备选型很多项目只看重机组硬件本身，却忽视图纸设计深度，后期频频爆出排风短路、管路漏水、联动逻辑错乱等故障。依托圣普森标准化图纸体系，工程方和甲方在图纸会审环节提前排查风险，才能把机组 EVI 喷气增焓、智能远程运维等硬件优势实实在在释放出来，避免好设备因为图纸短板发挥不出应有性能。



一、方案选型类图纸：定好项目整体基调

方案阶段图纸决定整套系统大方向，很多项目跳过详细负荷核算，只拿一张简易原理图就进场施工，后期机组、水箱、负荷互相不匹配。



二、系统原理图：看懂介质流向与保护逻辑

原理图不标注现场尺寸，重点展示水路、控制逻辑，是整套系统的逻辑骨架。很多施工人员拿到图纸直接上手干活，忽略原理图上的保护支路，埋下超压、溢水风险。

三、管路施工类图纸：规避隐蔽工程遗留问题

管路属于隐蔽工程，平面图纸很难表达上下翻弯，缺少轴测图，全靠工人现场凭经验发挥，管径、坡度、伸缩补偿容易遗漏。

四、电气自控图纸：保障供电、联动、安全保护

大功率商用空气能，电气图纸绝对不能简化。很多项目只画简单接线示意，缺少保护逻辑，后期出现线路发热、缺水干烧等隐患。

FAQ

Q：小型商用项目，比如几十间民宿，能不能只提供一张原理图？

A：规模很小的民宿门店可以适度简化图纸，但酒店、学校、工厂这类大型商用热水项目，只依靠原理图施工风险很高。后期改造、维修没有图纸作为参照，问题排查难度成倍增加。

Q：现场实际情况和图纸对不上，施工队可以直接改管路吗？

A：不可以。现场条件发生变动，必须出具图纸变更单，更新图纸版本并且归档留存。不能由施工人员现场私自改动管路与接线，变更记录要交给甲方留存，方便后续维保查阅。
